Coordinación de protección de los relés de sobrecorriente restringido por voltaje para los generadores de la central La Playa

Abstract

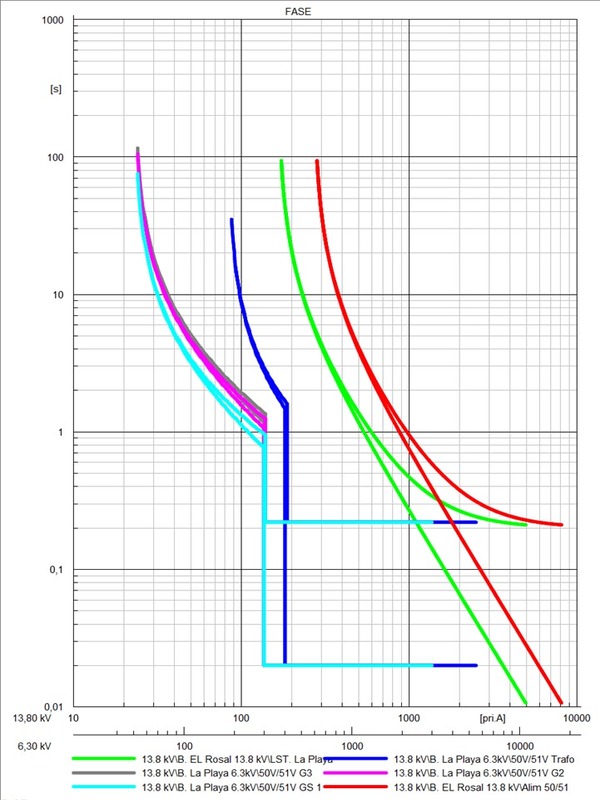

El presente trabajo tiene como objetivo realizar la coordinación de protecciones en la Central Hidroeléctrica La Playa de la Empresa Eléctrica Regional Norte S.A., mediante la aplicación de relés de sobrecorriente restringidos por voltaje, los cuales incorporan funciones de actuación en etapa instantánea y etapa temporizada. Durante el desarrollo de la coordinación, se definieron criterios técnicos y se determinaron los parámetros de ajuste correspondientes, tales como corrientes nominales, niveles de cortocircuito y umbrales de restricción por voltaje, mismos que fueron considerados en el estudio integral de protecciones. El sistema eléctrico de la central fue modelado en el software PowerFactory, herramienta en la cual se incorporaron los principales componentes del sistema y los dispositivos asociados al esquema de protección. Posteriormente, se ingresaron en los dispositivos electrónicos inteligentes los ajustes previamente calculados, aplicando los criterios establecidos, y se ejecutaron múltiples simulaciones de coordinación. Estas simulaciones contemplaron fallas trifásicas, bifásicas, monofásicas y bifásicas a tierra, evaluadas en diferentes porcentajes de longitud de línea, con el propósito de obtener los tiempos de operación y de disparo correspondientes. Finalmente, los resultados obtenidos fueron comparados con la configuración actualmente implementada por la empresa distribuidora, evidenciando que la propuesta planteada permite reducir los tiempos de actuación y mejorar la selectividad del sistema eléctrico.
