Análisis de funcionamiento de la protección diferencial 87 en transformadores de distribución monofásicos con ATP

Abstract

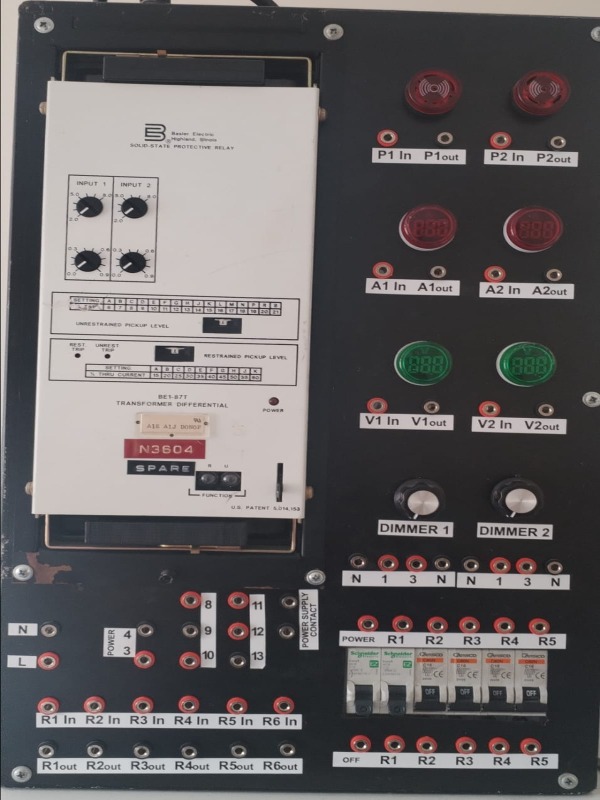

En este trabajo se hizo la construcción de un modelo didáctico que permite valorar cómo trabaja la protección diferencial 87. Para esto se usan varios parámetros como la corriente mínima para funcionar, la corriente para iniciar o la pendiente para trabajar; junto con los números tomados como la corriente en el primario y secundario, se puede saber el valor correcto de la corriente diferencial. Esto ayuda a emular la función de protección diferencial 87 como el valor porcentual. Para hacer lo que se dijo antes, se usó un grupo de resistencias grandes que tenían mucha potencia, divididas en tres formas: 600 vatios, 750 vatios y 1500 vatios, conectadas a un relé para cuidar contra fallas 87. Este relé también está unido a dos dimmers de 4000 vatios cada uno, lo cual deja controlar bien la carga y hacer como si fueran diferentes maneras de trabajar.
