Diseño y construcción de un sistema portabicicletas acoplado a una barra de tiro para vehículos tipo SUV

Abstract

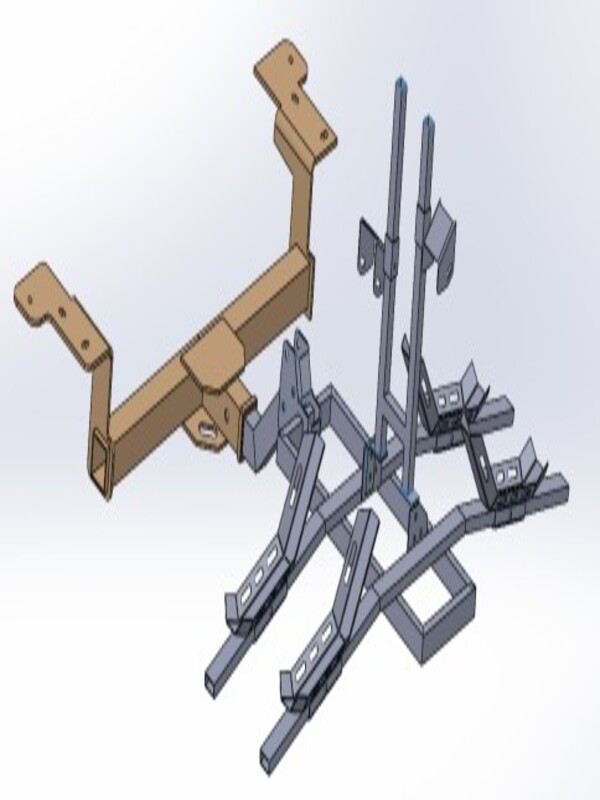

El proyecto consiste en el diseño y construcción de un portabicicletas acoplado a una barra de tiro de vehículos SUV, con el propósito de brindar una solución segura y practica para trasladar bicicletas en recorridos urbanos y de larga distancia. El diseño está basado en la evaluación de los requerimientos normativos y funcionales, considerando la estabilidad dinámica y estática, capacidad de carga, ergonomía, resistencia estructural, facilidad de montaje y desmontaje en este tipo de vehículos. Mediante el uso de herramientas digitales como el CAD se realizó el diseño para luego hacer el análisis estructural por elementos finitos (FEA); para comprobar el rendimiento del portabicicletas frente a cargas dinámicas y estáticas mediante pruebas de flexión y torsión, verificando su factor de seguridad. Este portabicicletas está construido con aleaciones livianas y acero estructural para obtener alta resistencia a la deformación y conseguir una balanza entre robustez y peso. El mecanismo cuenta con brazos que se pueden ajustar, zonas de sujeción para proteger los cuadros de las bicicletas, pasadores reforzados y otros componentes. Obteniendo un sistema confiable, modular y de fácil instalación sin poner en riesgo la maniobrabilidad o la seguridad del vehículo. Este sistema es una opción competitiva en el mercado nacional y va dirigida a los usuarios que requieren soluciones duraderas y adaptables para las actividades deportivas y recreativas.
