Propuesta técnica para el soterramiento de la red de distribución del campus UTN

Abstract

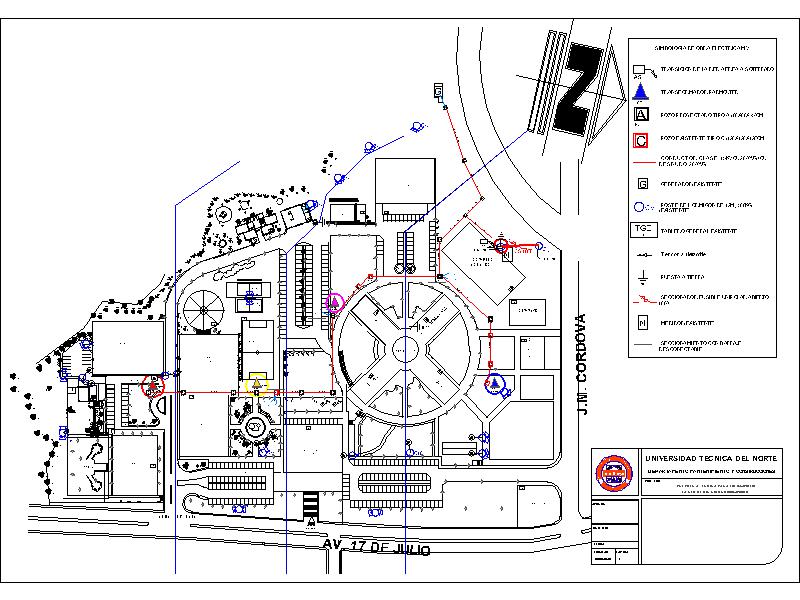

El soterramiento de la red aérea de distribución con el paso de los años ha demostrado cambios notables en el aspecto estético del sector como también en la modernización del sistema eléctrico y a su vez mejorando la continuidad del servicio. Por lo que el presente trabajo de titulación tiene como finalidad presentar un diseño de soterramiento para la red aérea de distribución del campus de la Universidad Técnica Del Norte, con base a los lineamientos y normas vigentes en el país. La utilización del manual de construcción vigente en las unidades de propiedad fue la guía principal para el desarrollo del diseño de soterramiento propuesto, permitiendo que el diseño de obra civil y obra eléctrica se encuentren homologados y puedan ser interpretados por profesionales en el ámbito eléctrico. Como parte principal del trabajo de titulación se desarrolló el levantamiento de información, verificó el estado actual de la red aérea de distribución para posteriormente elaborar el plano del sistema eléctrico existente; el cual a su vez fue comparado con el plano que se encuentra en la página oficial SIG WEB de la Empresa Eléctrica Regional Norte, obteniendo como resultado un registro completo de los equipos eléctricos que se encuentran en el campus universitario. El Software AutoCAD Electrical fue la herramienta principal para el desarrollo de los planos de obra civil como los de obra eléctrica. El diseño de soterramiento propuesto presenta cambios en los recorridos de las líneas de medio voltaje, calibre del conductor, selección de los tirafusibles; dimensionamiento de los ductos, pozos, transformadores; y el diseño de malla de puesta a tierra con base a la resistividad del suelo de los distintos puntos en donde se ubicarán los transformadores.
